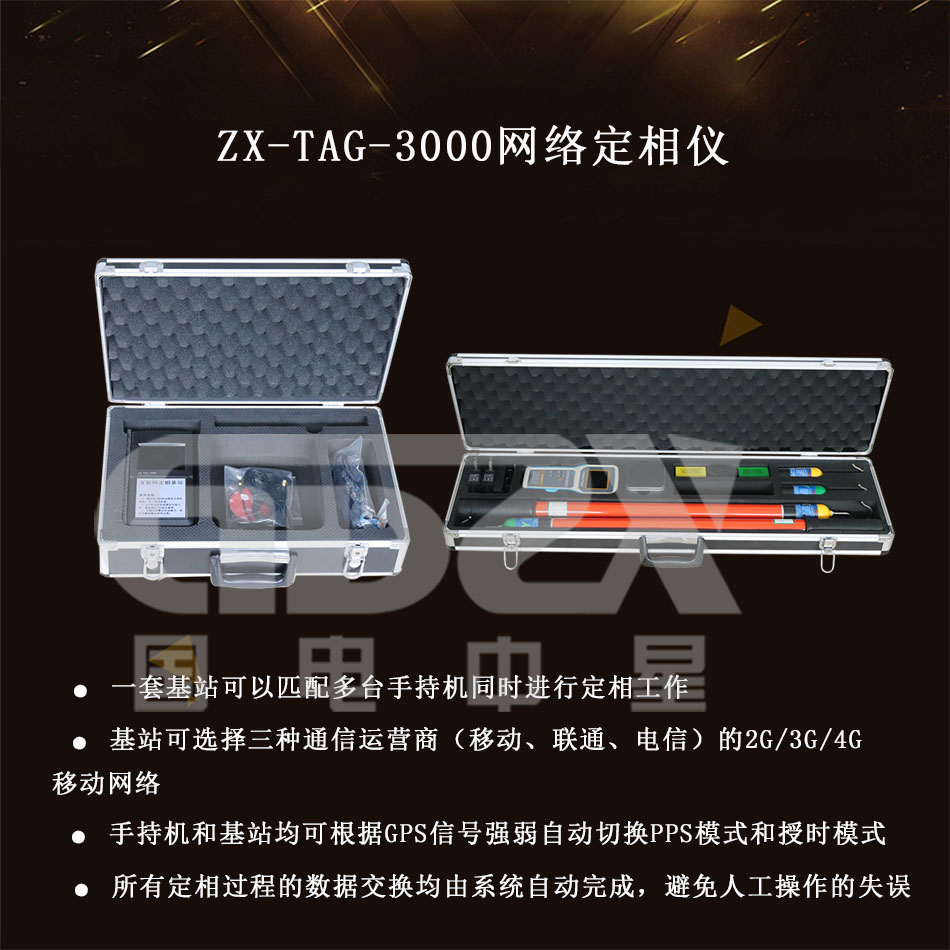

ZX-TAG-3000網絡定相儀
通過基站統一覆蓋區域內的定相標準,在定相過程中,手持機只需一次采集,便可確定所采集的線路屬于A、B、C三相中的哪一相,解決當前輸電/配電線路相色標注混亂的問題。
參考標準:GB13398-92
● 一套基站可以匹配多臺手持機同時進行定相工作。
● 基站可選擇三種通信運營商(移動、聯通、電信)的2G/3G/4G移動網絡。
● 手持機和基站均可根據GPS信號強弱自動切換PPS模式和授時模式。
● 手持機在無移動網絡信號時,可先將相位值數據儲存,再到有網絡信號的地方與基站完成數據交換,進而完成定相工作。

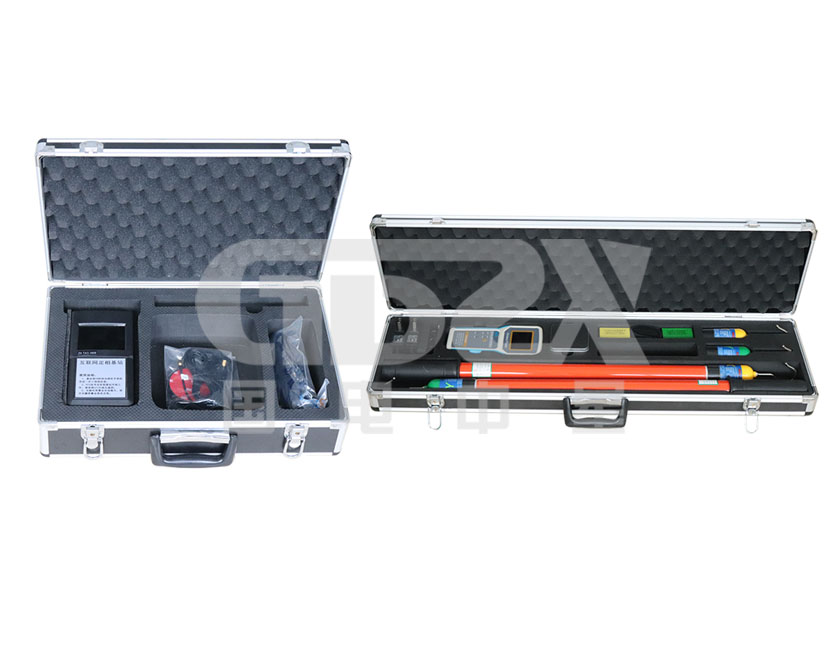

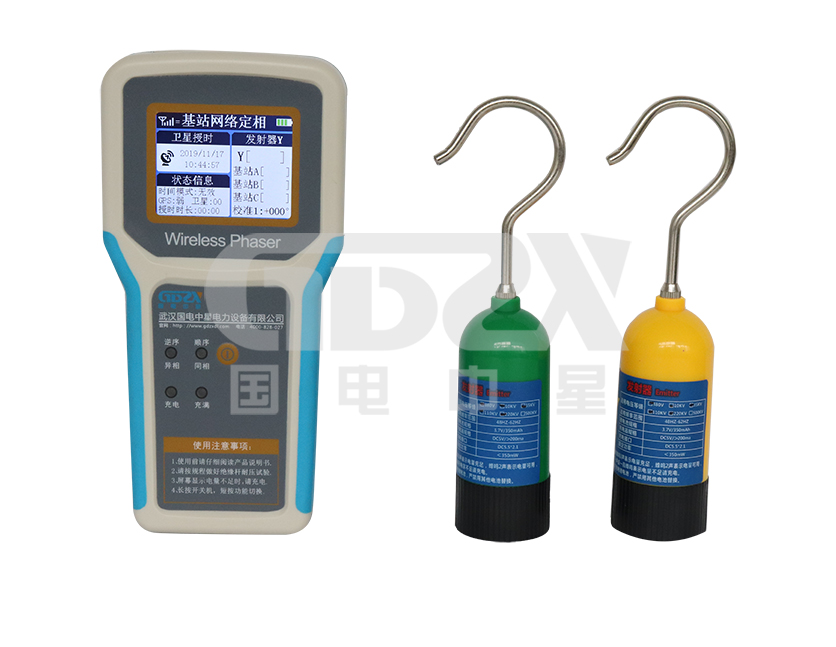

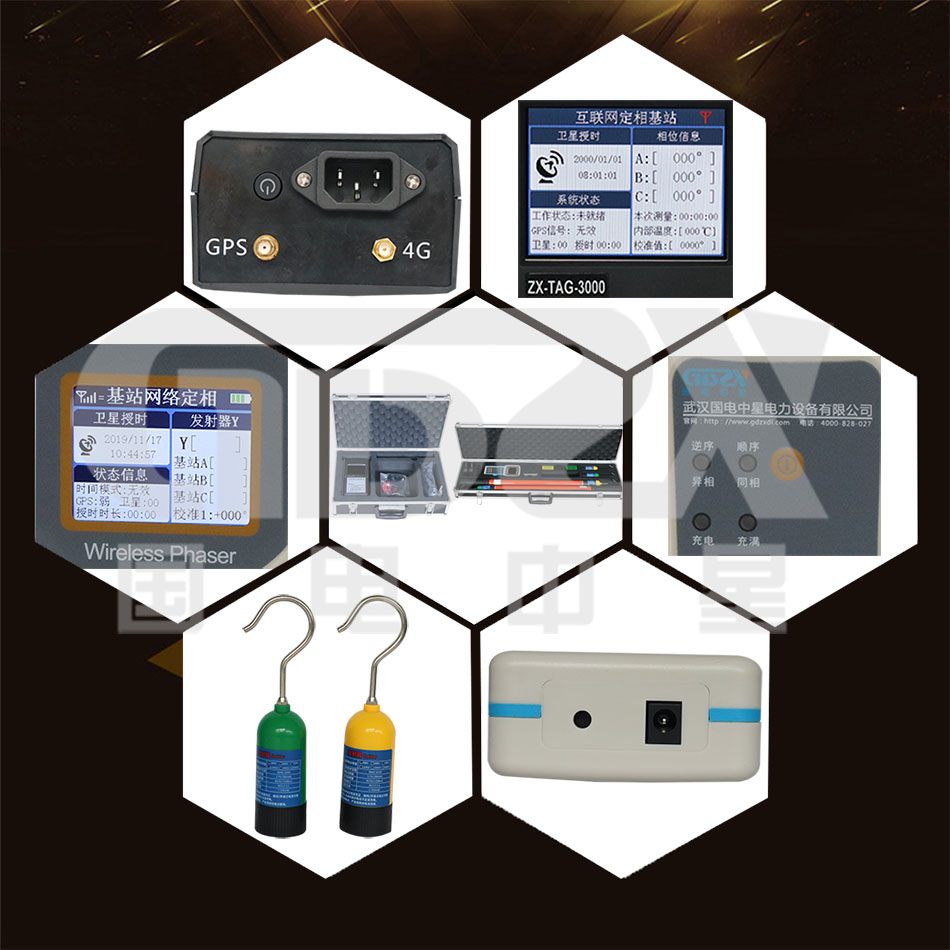

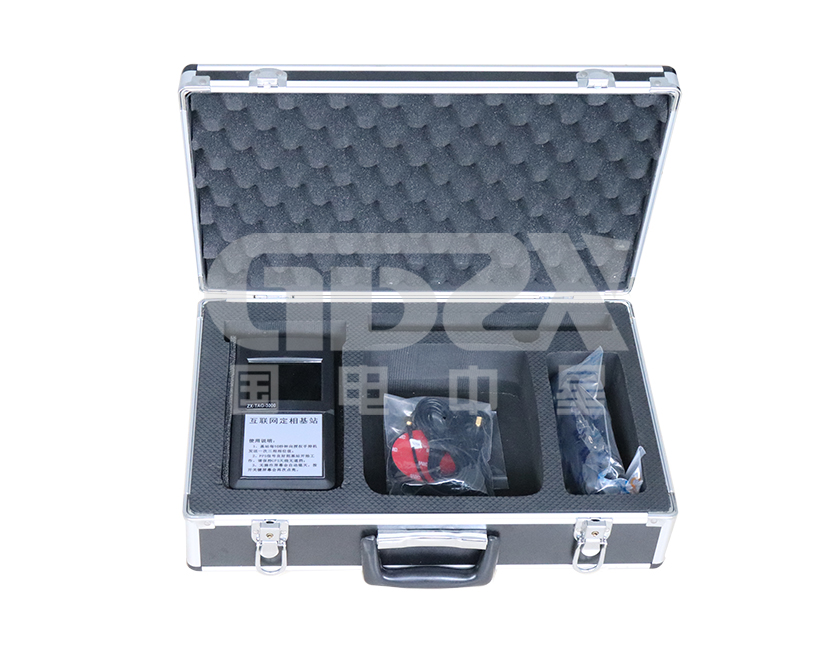

ZX-TAG-3000 互聯網型高壓遠程核相系統(以下簡稱“系統”)由互聯網定相基站(簡稱“基站”)與互聯網定相手持機(簡稱“手持機”)兩部分組成。
該系統通過基站統一覆蓋區域內的定相標準,在定相過程中,手持機只需一次采集,便可確定所采集的線路屬于A、B、C三相中的哪一相,解決當前輸電/配電線路相色標注混亂的問題。

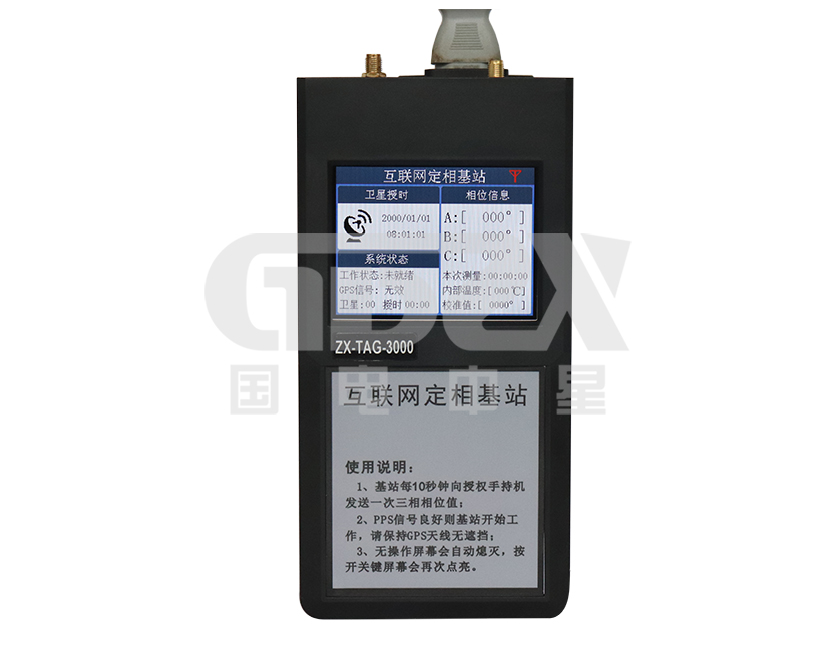

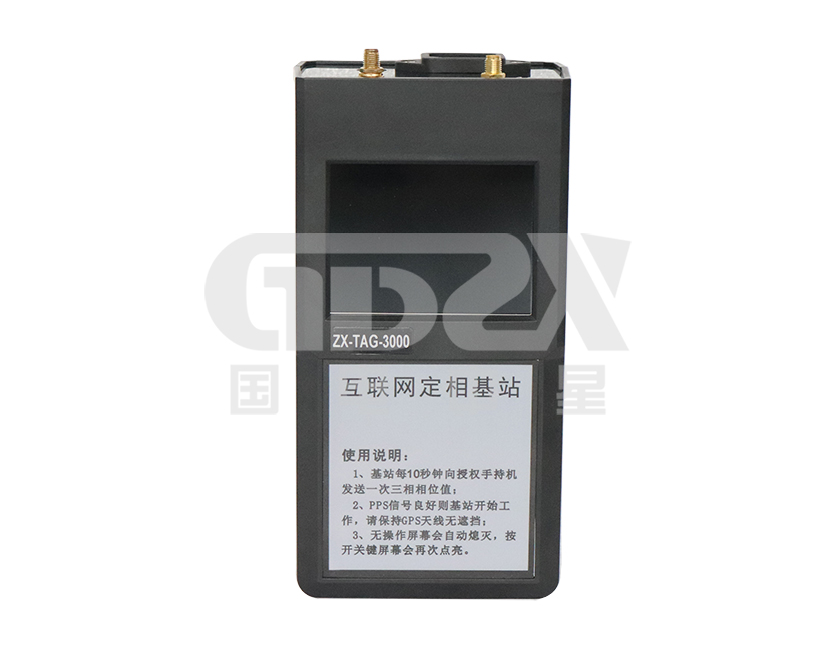

基站安裝在220V/380V電源處,采集其相位信號,并校準到指定的10kV線路,將該線路的A、B、C三相定義為基準相位信號。基站通過移動互聯網將基準相位值發送給手持機,手持機將自己測得的相位值與基準相位值對比,可快速準確地辨別對應的相別。
產品別稱
網絡核相儀,定相儀,基站版核相儀,基站核相系統,網絡定相儀,遠程核相儀,核相儀等
1. 基站在固定地點不間斷地采集信號,并將此信號作為定相的基準相位信號,再通過網絡服務器將此基準相位信號發送給手持機,令手持機每次定相都有一個統一的參考色標。
2. 一套基站可以匹配多臺(最多200臺)手持機同時進行定相工作。
3. 若當前無任何手持機處于定相工作狀態,基站會自動進入休眠模式,以節約網絡流量及費用。
4. 基站可選擇三種通信運營商(移動、聯通、電信)的2G/3G/4G移動網絡。
5. 基站具備相角差校準功能,可將當前380V三相相位信號校準到不同電壓等級,一般校準到10kV。
6. 基站和手持機均可根據GPS信號強弱自動切換PPS模式和授時模式。
7. 基站安裝完成后,配置一臺或多臺手持機后即可進行定相,所有定相過程的數據交換均由系統自動完成,避免人工操作的失誤。
8. 基站校準值關機不丟失,斷電后再接通電源能自動連接GPS和4G信號,并恢復運行。
9. 若當前無任何手持機處于定相工作狀態,基站會自動進入休眠模式,以節約網絡流量及費用。
10. 手持機在無移動網絡信號時,可先將相位值數據儲存,再到有網絡信號的地方與基站完成數據交換,進而完成定相工作。
11. 所有定相過程的數據交換均由系統自動完成,避免人工操作的失誤。
12. 手持機無操作1小時自動關機。

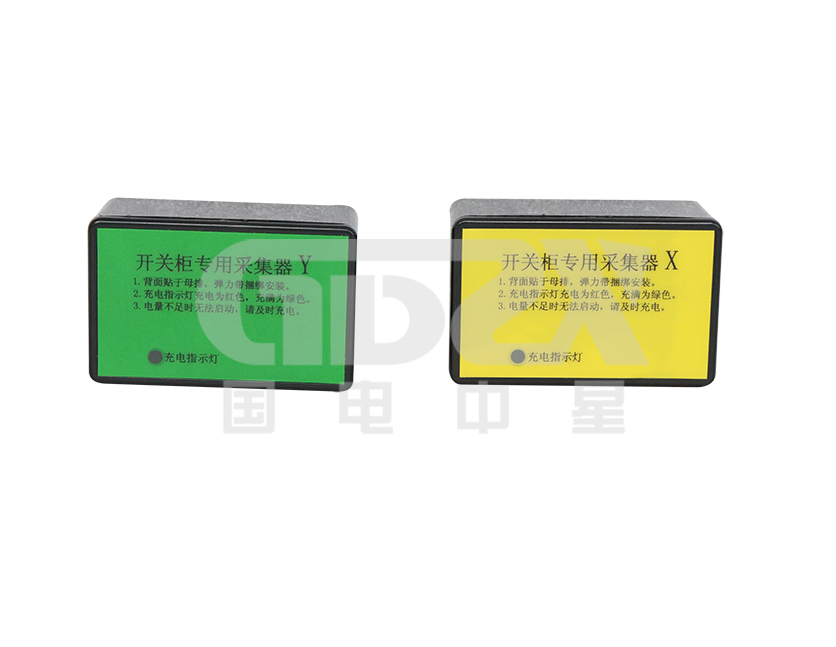

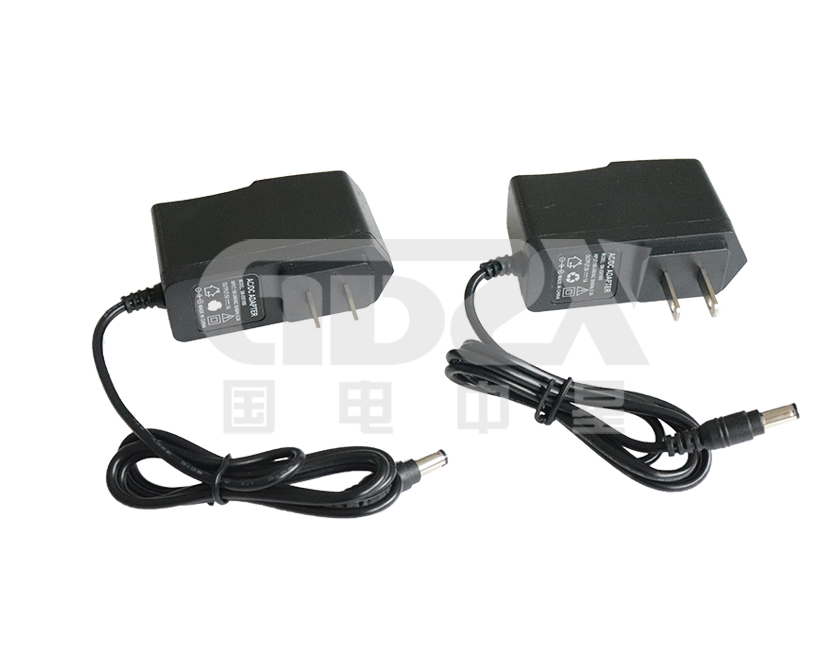

13. 發射器、采集器和手持機均內置3.7V可充電鋰電池,使用配置的5V1A充電器充電。

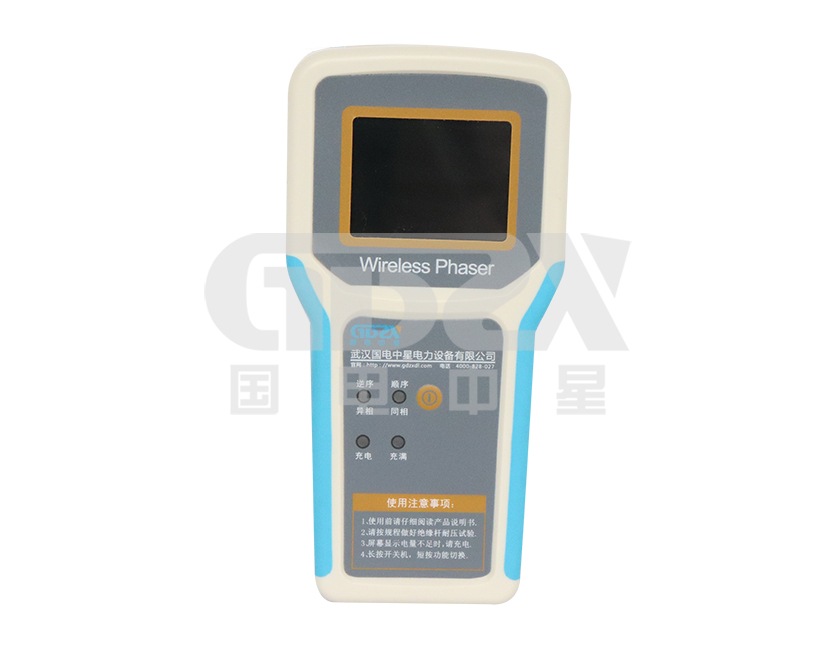

14. 手持機具備語音播報功能,能語音提示測量結果和操作步驟;定相時能清晰播報A相或B相或C相。

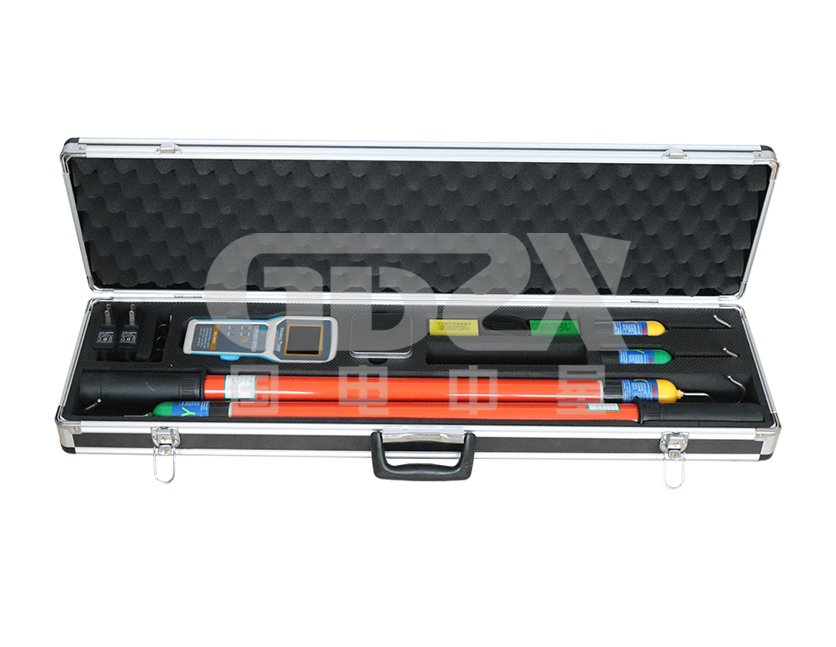

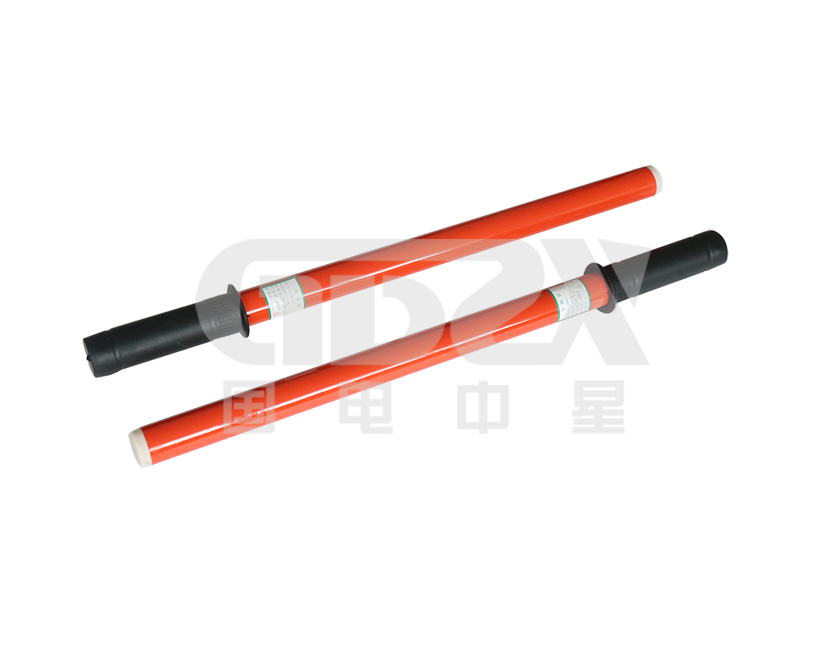

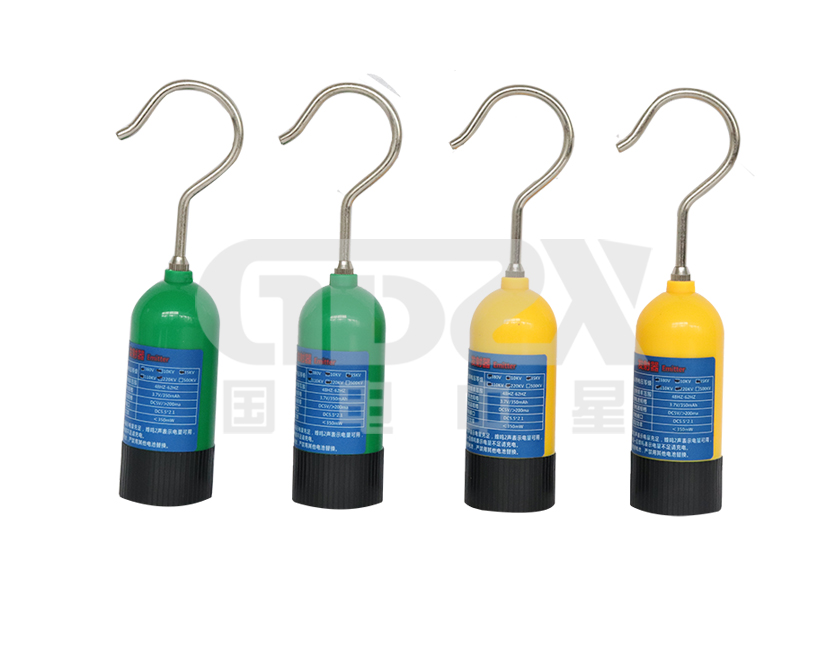

15. 發射器可在1V~220kV電壓范圍內工作,測試低壓線路時請將發射器充電孔接地,電壓高于220kV時需配置更長的絕緣桿。
16. 發射器接觸高壓線時內置蜂鳴器響,底部2個指示燈交替閃爍。
17. 結果判斷(同相、異相)采用A級標準,相位差≥30°為異相,相位差<30°為同相。
1、相位差準確度:誤差≤5°。
2、頻率準確度:±0.1Hz。
3、基站供電電源電壓及頻率:AC100V~420V,50Hz。
4、衛星PPS時鐘誤差:≤50ns。
5、發射器適用電壓范圍:5V~220kV。
6、發射器和手持機的傳輸視距:約100米
7、手持機電池容量:2600mAh。
8、發射器電池容量:350mAh。
9、高壓測量時泄漏電流:<10uA。
10、基站工作時功耗:<0.5W
11、發射器功耗:<0.1W
12、手持機功耗:<0.3W。
13、儲存環境:-40℃- +55℃ 濕度≤95%RH。
14、重量:單臺手持整機約5.5kg,基站整機約2kg。
15、手持機整機尺寸:長89cm*寬26cm*高11cm。
16、基站整機尺寸:長50cm*寬26cm*高11cm。
注:了解更多國電中星產品信息請進入 產品中心 。服務熱線:400-0828-027

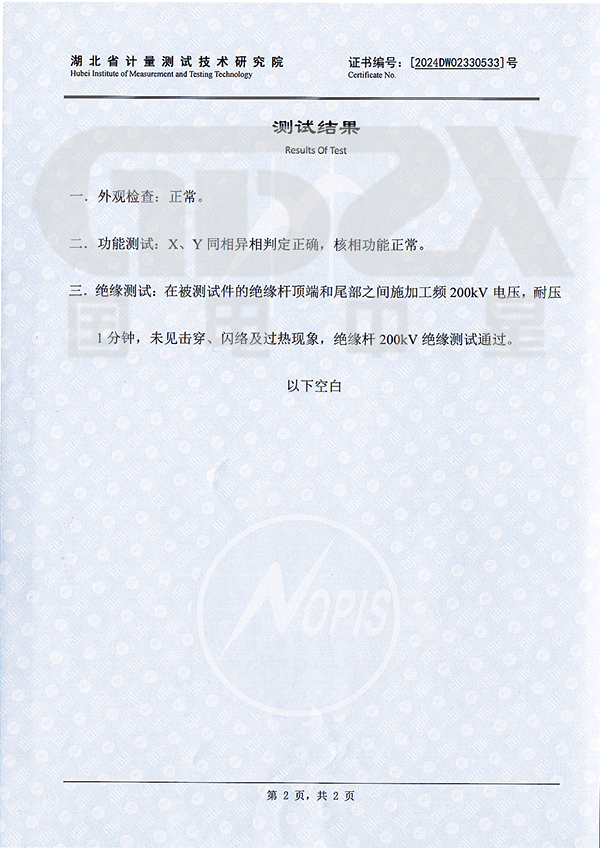

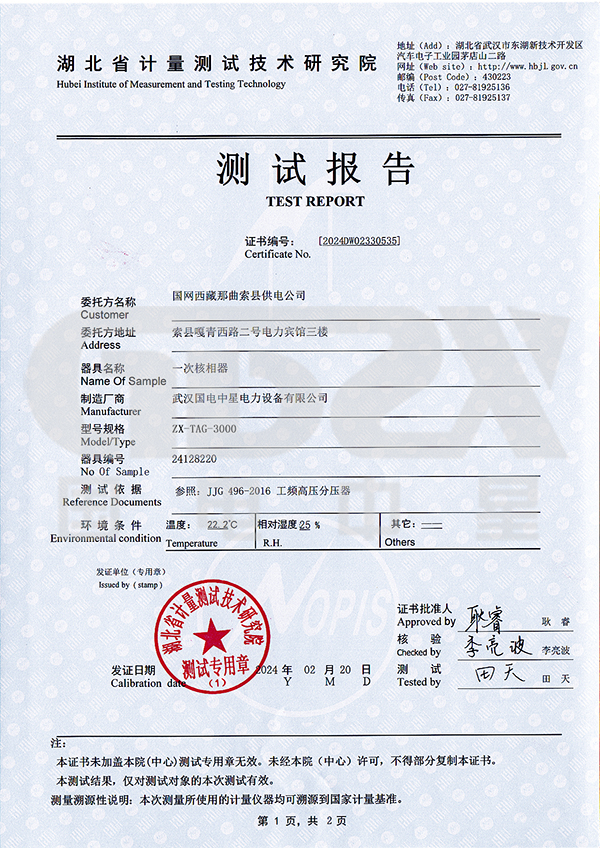

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
