操作視頻產品簡介

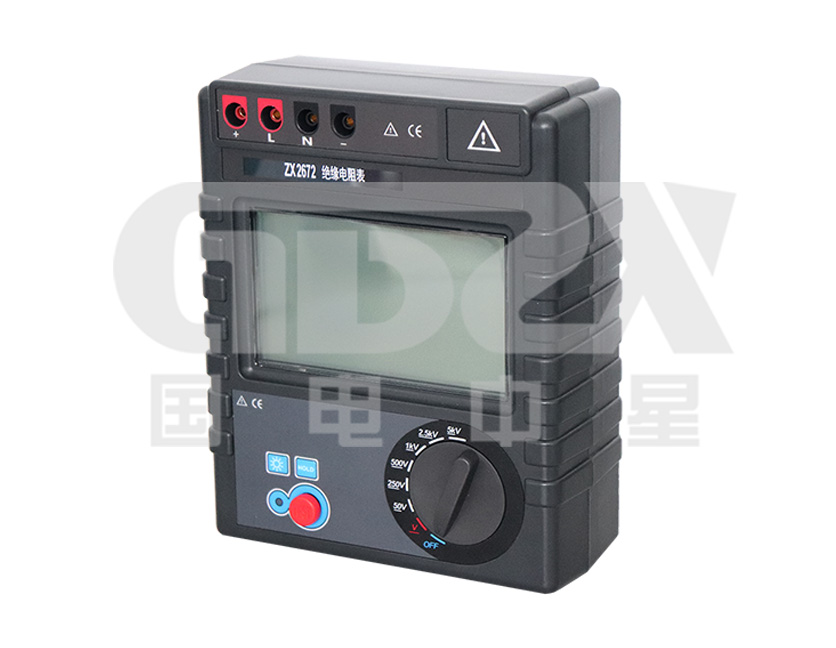

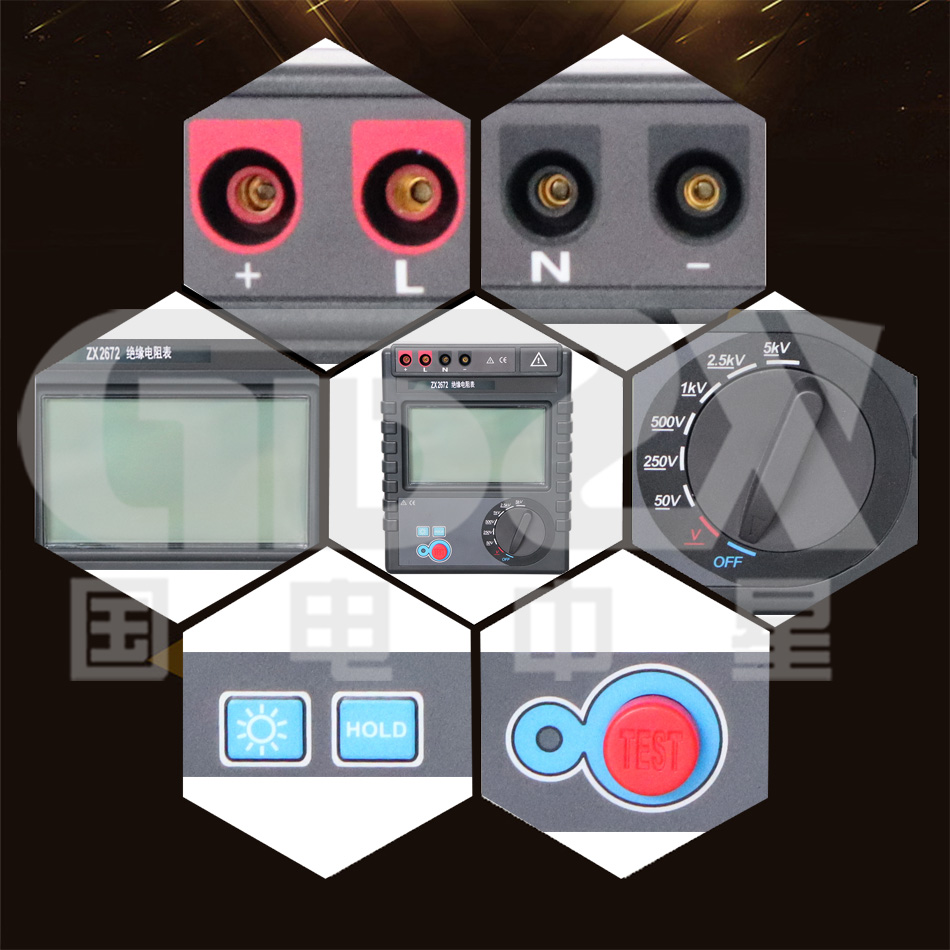

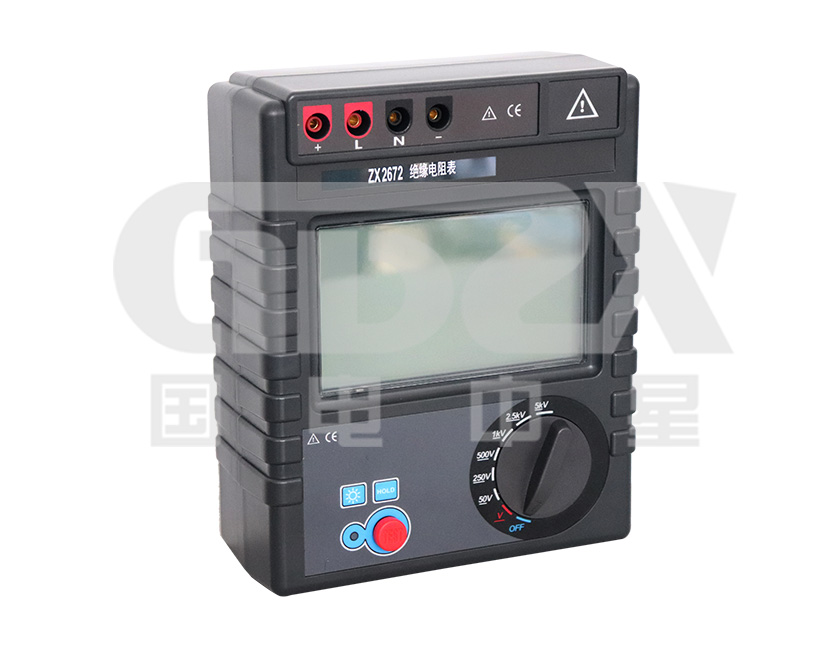

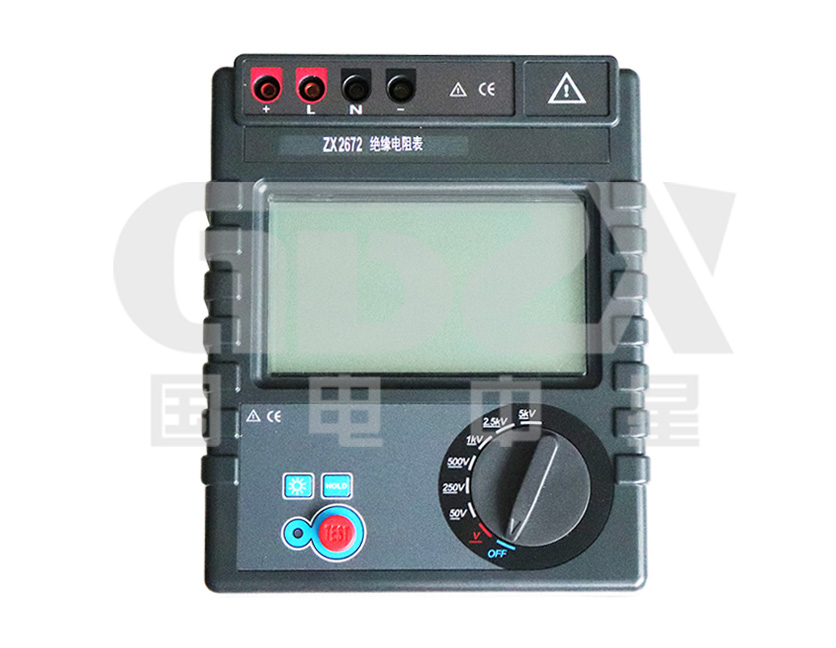

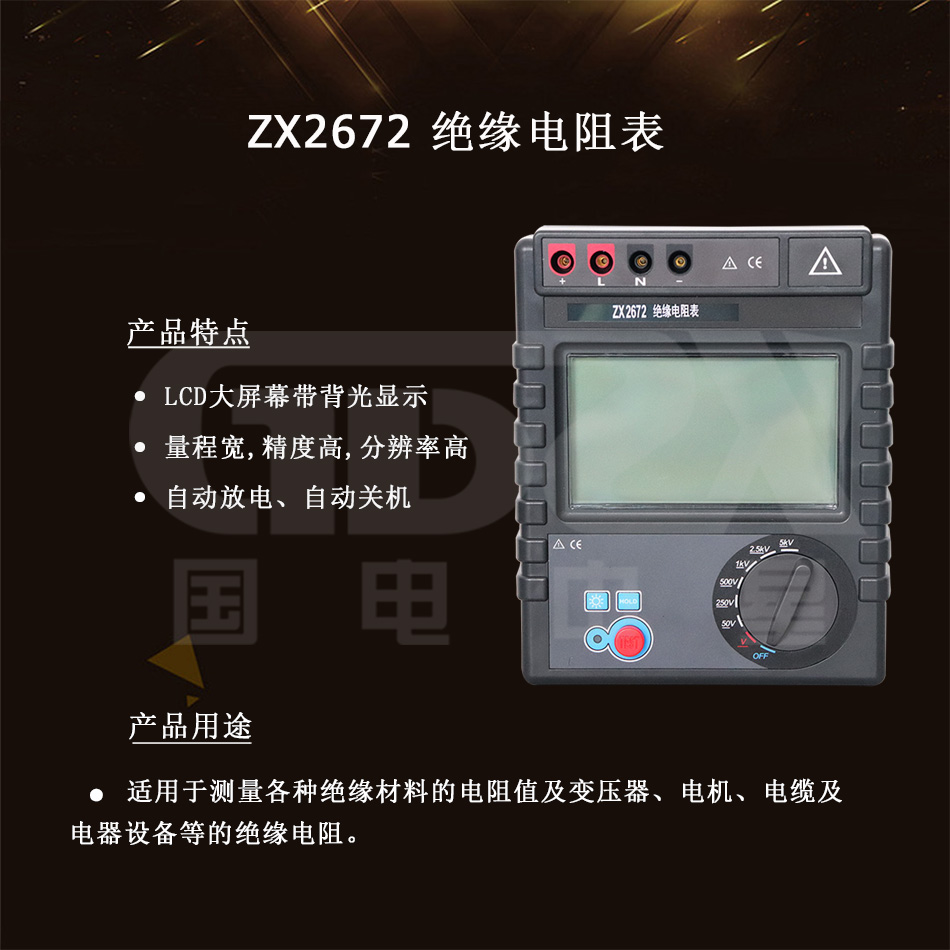

ZX2672絕緣電阻表是一款高性能數字式儀表，具有LCD大屏幕帶背光顯示、數據保持、自動放電、自動關機等功能。儀表具有測試計時，電壓監測功能，回路電壓大于36V時，儀表將禁止測試以保護被測物及人員安全。緣電阻值，測試時間，輸出電壓同屏顯示，同時還具備測量交流電壓、直流電壓功能。本系列儀表輸出電壓5000V，測試阻值400GΩ，短路電流2mA。
本儀器整機美觀，量程寬，精度高，分辨率高，操作便捷，攜帶方便，準確可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
性能特點
1.儀器整機美觀，量程寬，精度高，分辨率高；
2.操作便捷，攜帶方便，準確可靠、性能穩定，抗干擾能力強；
3.具有防震、防塵、防潮結構；
4.LCD大屏幕帶背光顯示、數據保持、自動放電、自動關機等功能；
5.儀表具有測試計時，電壓監測功能；
6.絕緣電阻值，測試時間，輸出電壓同屏顯示；
7.測量交流電壓、直流電壓功能。
技術指標
| 功能 | 絕緣電阻測試,交流電壓測試, 直流電壓測試 |

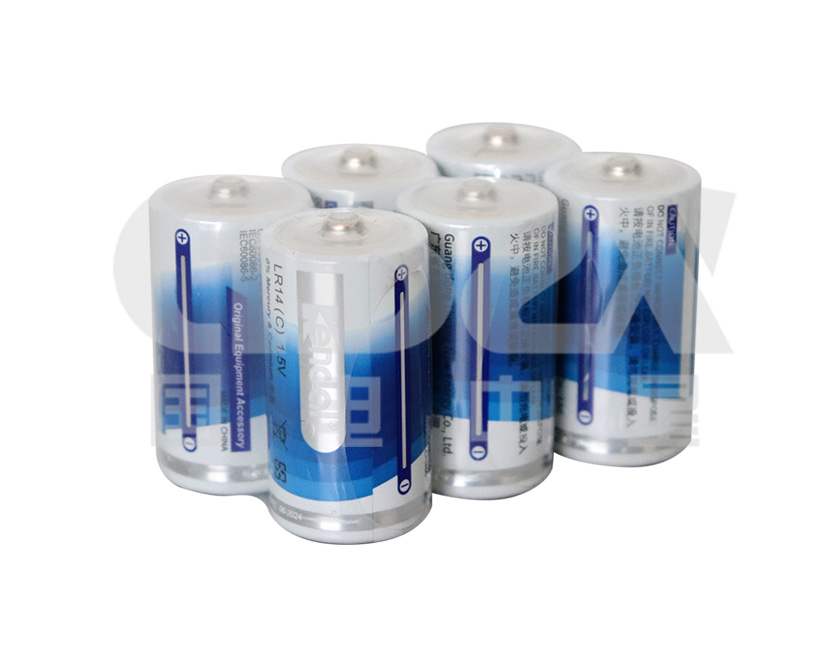

| 電源 | DC 1.5V 6節LR14干電池連續待機100小時以上 |
| 額定電壓 | 50V;250V;500V;1000V;2500V;5000V |
| 絕緣電阻量程 | 0.1MΩ～400GΩ |
| 電壓量程 | AC/DC:0V～750V |
| 輸出短路電流 | ≥2mA |
| 容性負載 | 1uF |
| 換檔 | 轉動換檔旋鈕可以選擇相應檔位 |
| 背光 | 可控灰白色背光，適合昏暗場所使用 |
| 顯示模式 | 4位超大LCD顯示，對比度明顯 |
| 測量指示 | 測量中LED閃爍,蜂鳴器響 |
| LCD尺寸 | 108mm×65mm |
| 儀表尺寸 | 長寬高：212mm×175mm×76mm |

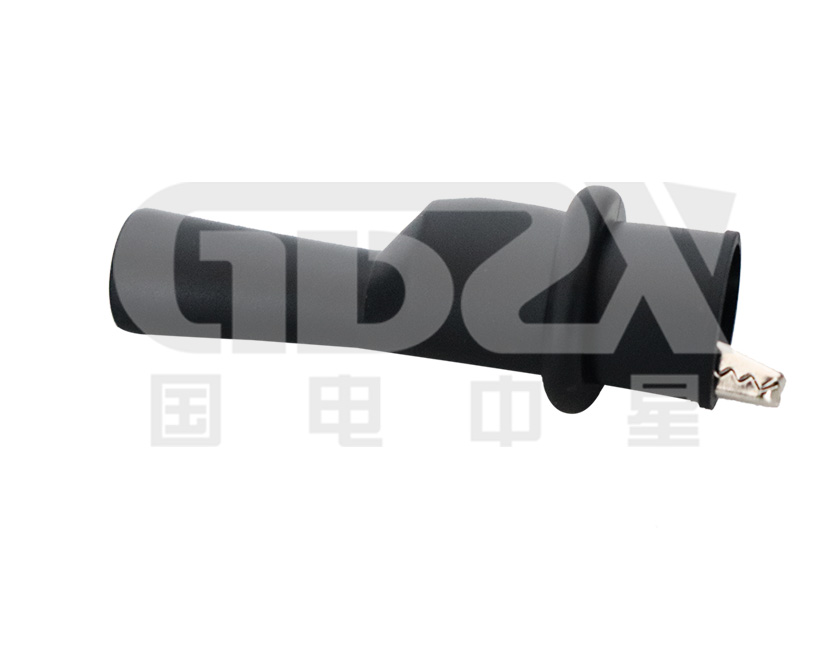

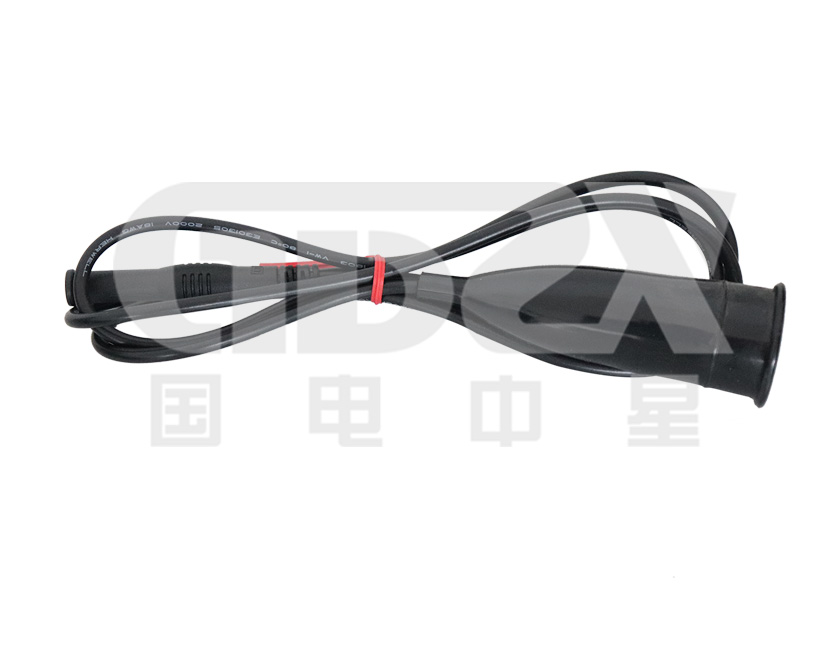

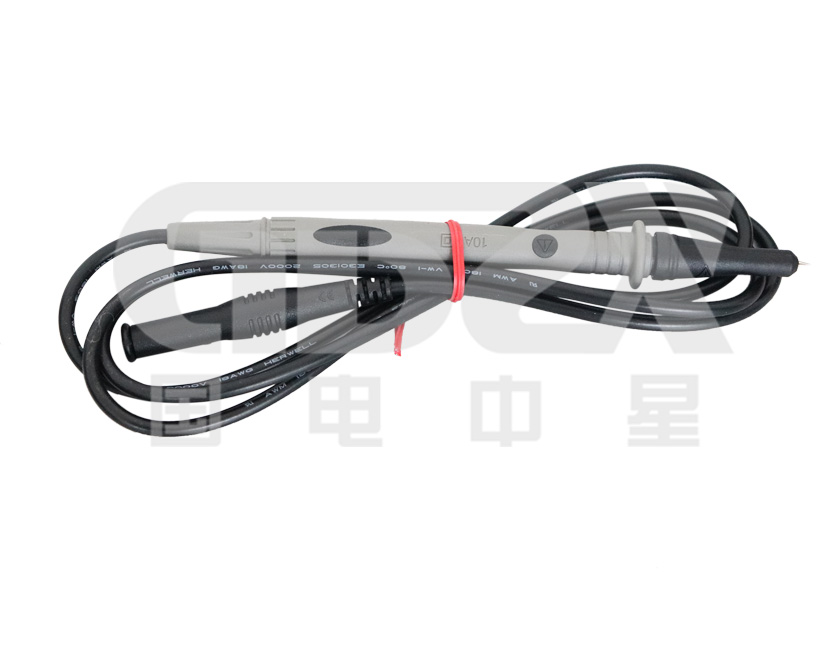

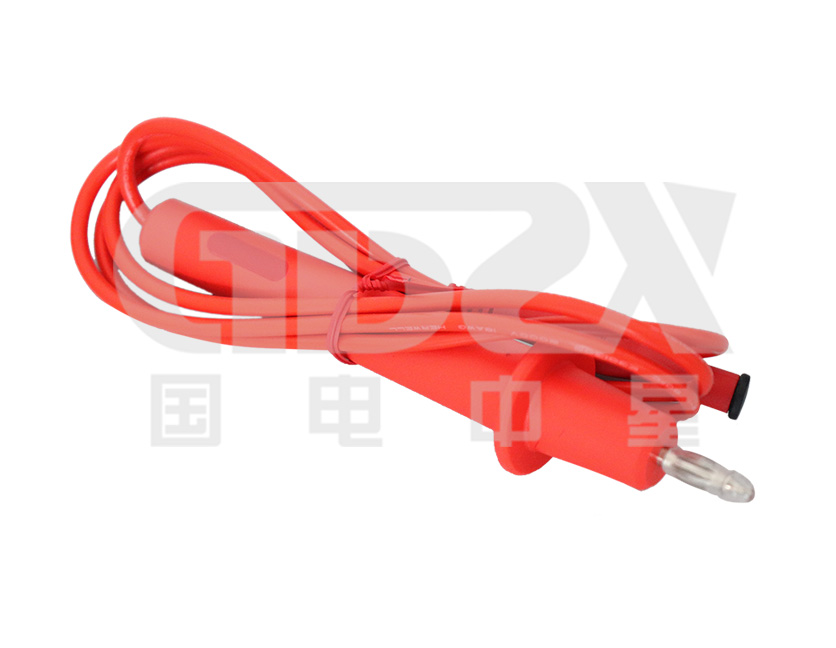

| 測試線 | 高壓棒測試線：1條紅色；表筆測試線：1條黑色；鱷魚夾測試線：1條；鱷魚夾：1個 |
| 測量時間 | 單次測試時間為1min，測試過程中用戶可手動停止或1min后自動停止，且屏幕顯示測量數據。 |
| 電池電壓 | 電池欠壓符號顯示，電池電壓低時提醒及時更換電池 |
| 自動放電功能 | 放電時符號閃爍。放電完成符號熄滅。 |
| 自動關機功能 | 開機15分鐘后自動關機 |
| 功耗 | 待機: 約40mA(背光關閉)； 測量：約100mA(背光關閉) |
| 質量 | 儀表：1230g (含電池) |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -20℃～60℃；70%rh以下 |
| 適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2) |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
